智慧库伦  实时高精计量,掌握电池健康状况
电池健康管理,电池库仑计、平衡、保护,多合一功能板,电池物联网

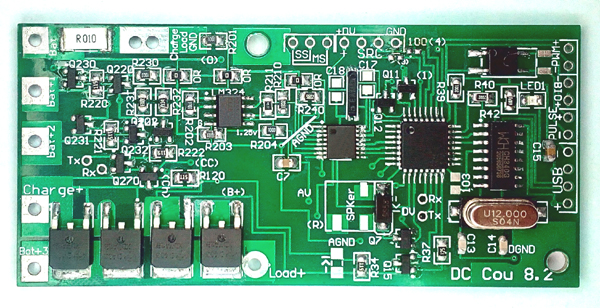

电池库伦计平衡保护多功能板



1 硬件连接



2 主要功能: 本多功能板连接充电器、电池组、12V小电脑主板(工控板)之间,起到充电保护、调节各节电池平衡、负载保护、通过USB向电脑软件发送容量警报以便低电压无足够容量前关机以保护数据、报告电池库伦计数、容量和百分比、各节电池电压及其平衡状态等功能



 优点一:全程平衡

电池组的各节之间电压差超过 0.025v 即起平衡作用,而不是传统平衡板那样等到其中的某节电池达到4.2v充满才接通分流电阻,而分流只是减少电流但仍会有电流继续充电,这样的保护作用有限。即,传统分离式平衡板会在单块电池满了之后才启动平衡作用,而平衡作用并非停止充电,这会使得单节电池受到损害。

而我们的多功能板,则实时监测各节电池电压,通过单片机计算只要电池节之间电压差超过0.025v,就启动平衡作用,接通分流电阻,全程平衡。所以,我们的多功能板有着传统分离式平衡板+保护板所无法比拟的优秀表现



优点二:自动学习功能
要适配不同的容量、不同损耗率、不同内阻、不同充电放电不对称性等等各款各型号电池,无需找专家为您适配参数,本多功能板的单片机内有学习功能,各个厂家各种产品,每款电池进行一次自动学习,即可适配本板子,学习参数可以导入导出。如果最终用户有一点电脑操作能力,还可以在使用中遇到电池异常时,进行重新学习(厂家可以设定密码以防随意操作)



优点三:物联网功能

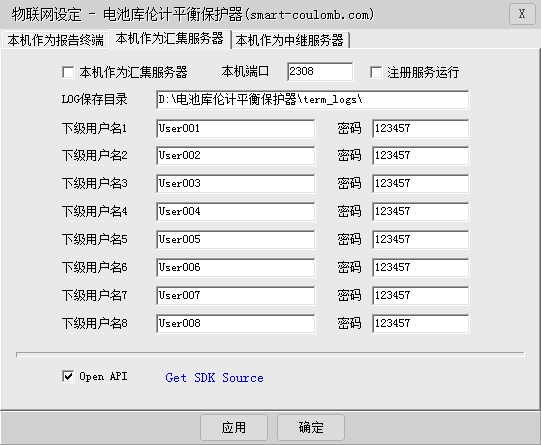

本多功能板附带的Windows软件支持物联网,Windows软件集成客户端、服务器、中继器三大模块,可以组成强大、结构合理的物联网网络。软件还具有 Open API,安装即有相应的 VC++ SDK 源代码,无需下载

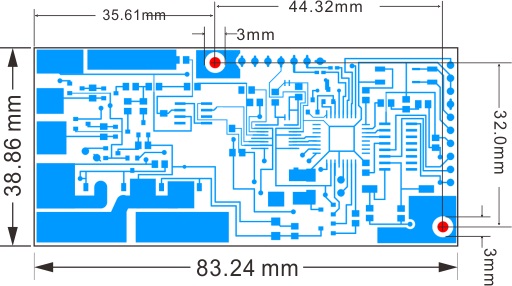

最高厚度 8MM。平衡电阻有发热,需注意散热

PC软件有曲线分析功能



主要参数

A 额定电流最大16A,绝对最大电流20A
B 最小充电电流 80mA,最小放电电流100mA
C 最大电压18V
D 最小容量220mAH,最大容量 2000000mAH
